PRODUKCJA IZOLATORÓW

dla energetyki zawodowej, przemysłu, hut i kopalń.

Izolatory wsporcze typu W i WR

Przeznaczenie

Izolatory wsporcze wnętrzowe typu W z lanego tworzywa epoksydowego przeznaczone są do stosowania w rozdzielniach elektrycznych, aparatach i łącznikach oraz innych urządzeniach elektrycznych o najwyższym dopuszczalnym napięciu pracy 7,2; 12; 17,5; 24; 36 i 40 kV i częstotliwości do 100 Hz w temperaturach od -25˚C do +90˚C i wilgotności względnej do 90 %.

Wnętrzowe wsporcze izolatory reaktancyjne typu WR są wyposażone dodatkowo w dzielnik napięcia typu pojemnościowego (kondensator) do współpracy z wskaźnikiem napięcia w celu wskazywania lub wykrywania braku obecności napięcia w urządzeniach i aparatach elektrycznych. Izolatory WR mogą też współpracować z przekaźnikiem blokady łączeniowej poprawiającym bezpieczeństwo obsługi.

Budowa oznaczeń

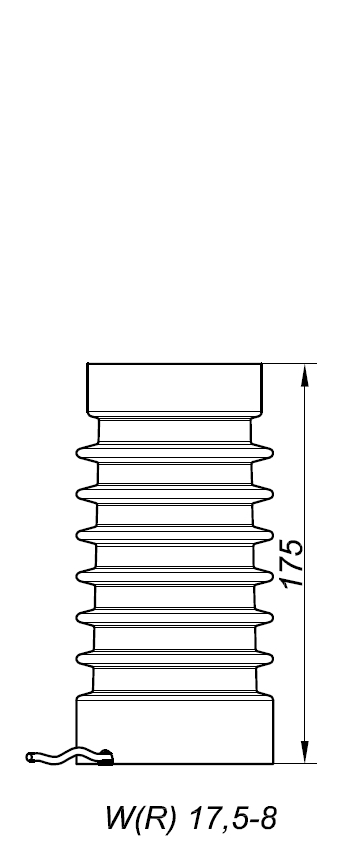

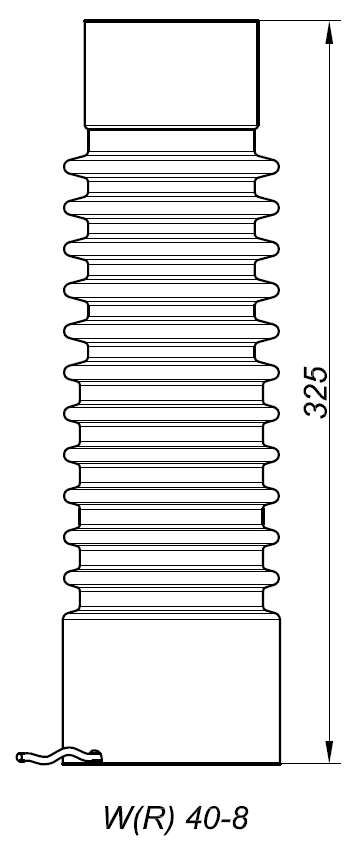

W(R) Ur-Po

  • W – izolator wsporczy
  • WR – izolator z dzielnikiem napięcia (reaktancyjny)
  • Ur – napięcie znamionowe w kV – odpowiednio 7,2; 12; 17,5; 24; 36 i 40
  • Po – znamionowa wytrzymałość na zginanie w kN – odpowiednio 4; 6 i 8

Przykład: WR 24-8 – izolator reaktancyjny na napięcie znamionowe nie wyższe niż 24 kV i znamionowej wytrzymałości na zginanie 8 kN.

Uwaga: W(R) 12-4/115 posiada parametry elektryczne i mechaniczne izolatora W(R) 12-4 lecz wysokość 115 mm.

Podstawowe dane tworzywa epoksydowego

  • Wytrzymałość elektryczna > 18 kV/mm
  • Wskaźnik odporności na prądy pełzające CTI > 600
  • Klasa termiczna 155 oC [F]

Zalecane momenty dokręcania dla śrub klasy 8.8.

  • M8 – 18 Nm
  • M10 – 35 Nm
  • M12 – 60 Nm
  • M16 – 145 Nm
  • M20 – 290 Nm
